一、應用范圍
杭州孚通科技開發的泵殼體水壓試驗機、泵體耐壓試驗機適用于鍋爐泵、多級離心泵泵體，泵殼體的水壓試驗、耐壓試驗。
二、設備構成
- 1.水壓試驗機打壓裝置，采用大流量增壓泵打壓。壓力1Mpa，可任意調節。
- 2.壓緊裝置，采用液壓站自動壓緊。最高噸位達到200T的壓力。
- 3.推車輸送裝置。可以將被測試防爆外殼放到推車上自由移動。
- 4.充水裝置，快速大流量充水。
三、設備特點
- 1、配備控制裝置，可輕松實現輸出壓力、時間任意可調、可控。
- 2、技術先進，結構設計合理。自動壓緊無需人工操作壓緊。
- 3、可配備自動數據采集系統，觀察壓力曲線，打印報告。保存壓力測試數據到excel表格。方便以后查閱。
四、技術參數
- 1、數據記錄：可選擇人工記錄與電腦記錄。
- 2、最大壓力：6Mpa，壓力在一定范圍內可以調節。
- 2、最大夾緊力：400T壓力，可以根據被測試件的大小選擇相應的壓力噸位數。
- 3、時間控制：通過時間繼電器控制時間，達到一定壓力后自動卸壓。
- 4、工作介質：水。
- 5、可根據客戶需求配置數據采集系統。
五、型號選擇
產品名稱 |
||
產品型號 |
FUT_WK_30,FUT_WK_50,FUT_WK_100,FUT_WK_150.FUT_WK_200,(注：后邊數字代表壓力值) |
|
基本原理 |
由高壓液壓站提供夾緊動力,將被測件夾住,然后水壓試驗機提供液體壓力, |
|
性能參數 |
試驗壓力 |
0~6MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
|
壓力值分辨率 |
0.1MPa |
|
壓力傳感器 |
試驗壓力采樣頻率1秒 |
|
試驗介質 |
水 |
|
壓力控制方式 |
液壓驅動 |
|
操作方式 |
手動控制 ，電腦控制 |
|
時間控制 |
自動保壓，試驗完畢自動卸壓 |
|
試樣安裝方式 |
自動提升，無需人力 |
|
適用范圍 |

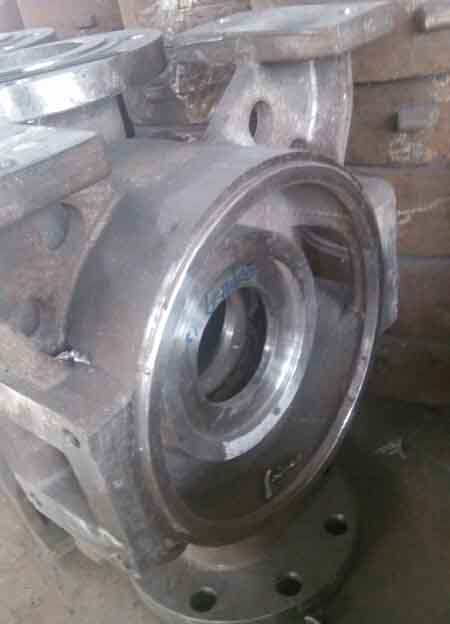

多級離心泵、鍋爐泵泵體、泵殼體、泵外殼 |
|
