孚通氣動增壓?jiǎn)卧?/a>主要由孚通空氣增壓泵(或者孚通氣體增壓泵)和儲氣罐組成。
標準配件包括:儲氣罐,調壓開關,二聯體,連接管路及接頭消音器等。
可選配件包括相應機箱,數顯壓力表等。

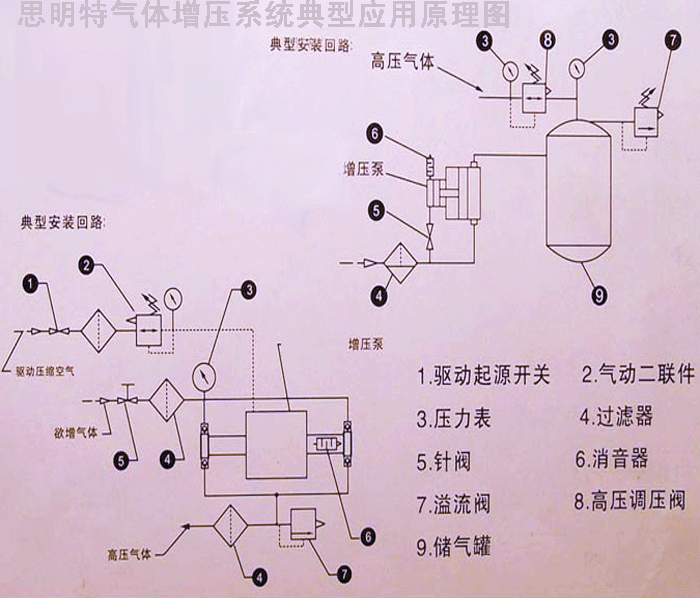

氣動增壓?jiǎn)卧?/a>連接圖如下:

型號選擇
Pa=驅動氣壓 Ps=輸入氣壓
型號 |
增壓比 |
最大壓力 |
氣體出口壓力計算公式 |
最小進口壓力 |
最大流量L/min |
|
Ps |
Po |
|||||
QDDY-1 |
1:1 |
10bar |
8bar |
1*Pa |
0.1bar |
1362 |
QDDY-2 |
2:1 |
10bar |
16bar |
2*Pa |
0.1bar |
825 |
Po=輸出氣壓 Pa=6bar·Ps=8bar,流量為標態下流量,且要求驅動氣壓為8公斤
氣動增壓?jiǎn)卧?/a>應用范圍
- 壓縮空氣末端局部升壓
- 天然氣提升壓力
- 安全閥門校定
- 閥門及井口裝置水中冒泡試驗
- 氣壓調節器的檢測
- 可增壓氧氣,氮?dú)?,氫氣,空氣,甲烷等各種氣體
